Beschrijving

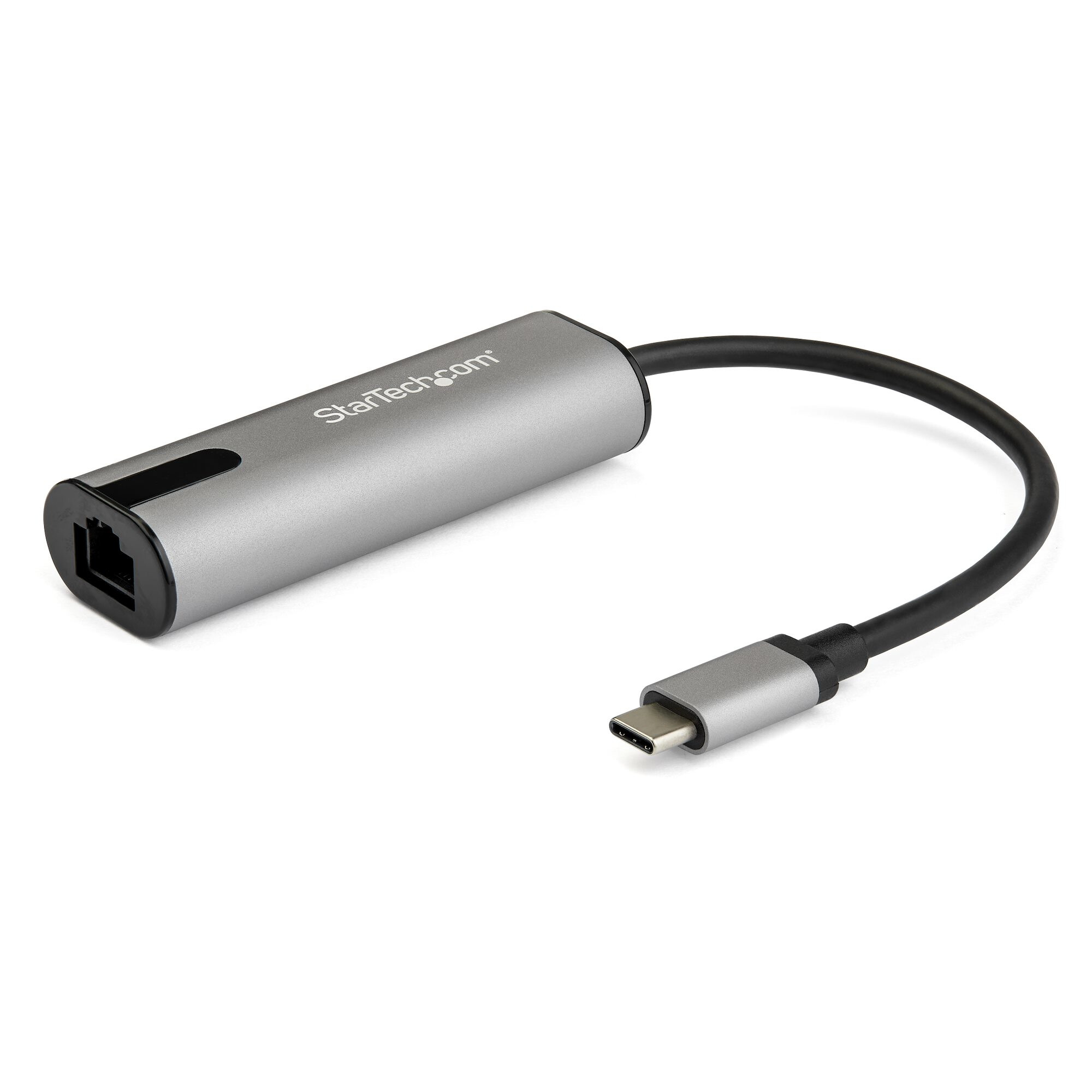

USB LAN adapter | IEEE 802,3bz | 2,5 Gbps | Mac | Windows® | Linux
The StarTech.com Advantage
€53,17 Excl. BTW€53,17 Excl. BTW
6 op voorraad
Extra informatie
| Gewicht | 0,0000 kg |
|---|---|
| Connectiviteitstechnologie | Bedraad |
| Brand | StarTech.com |
| State | Default |

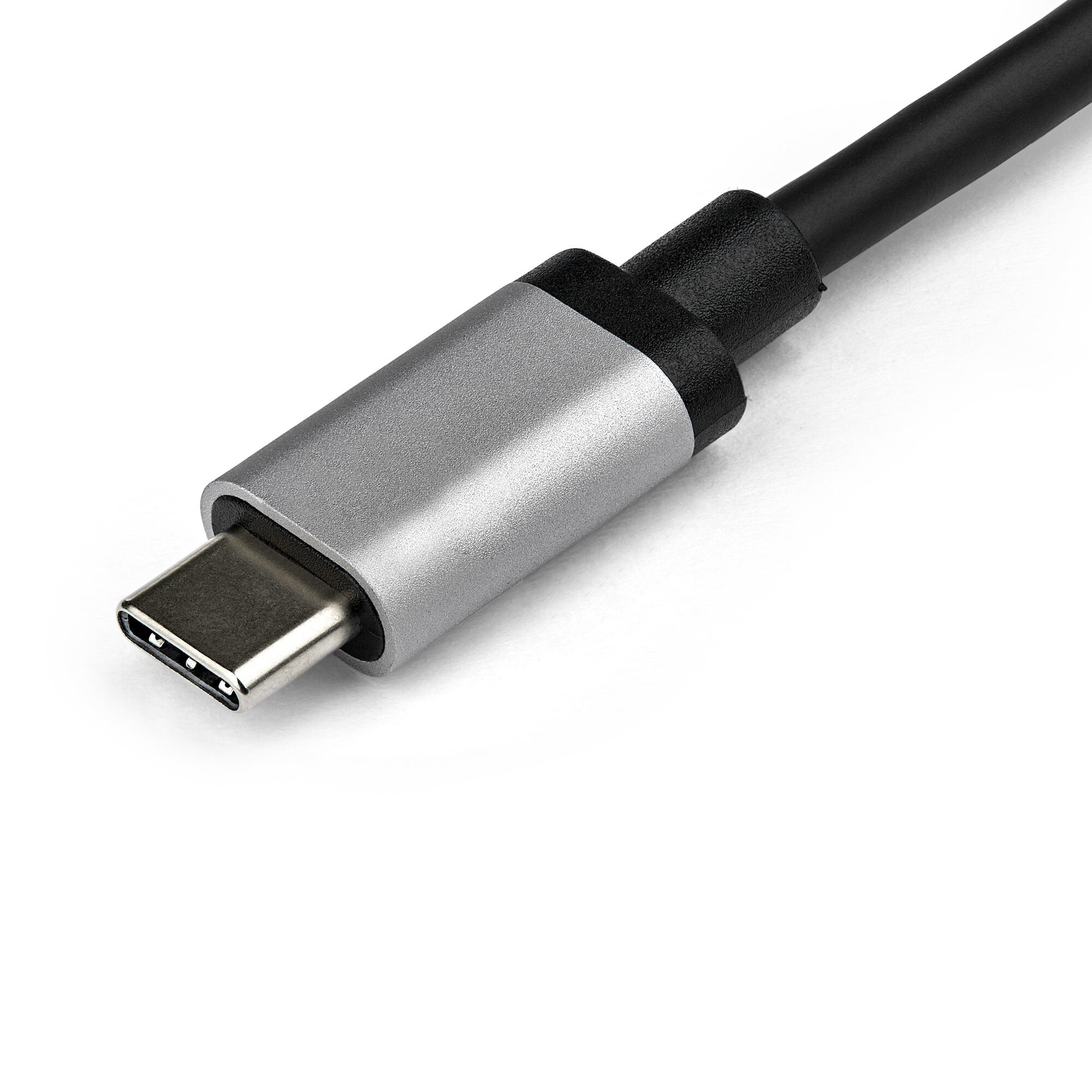

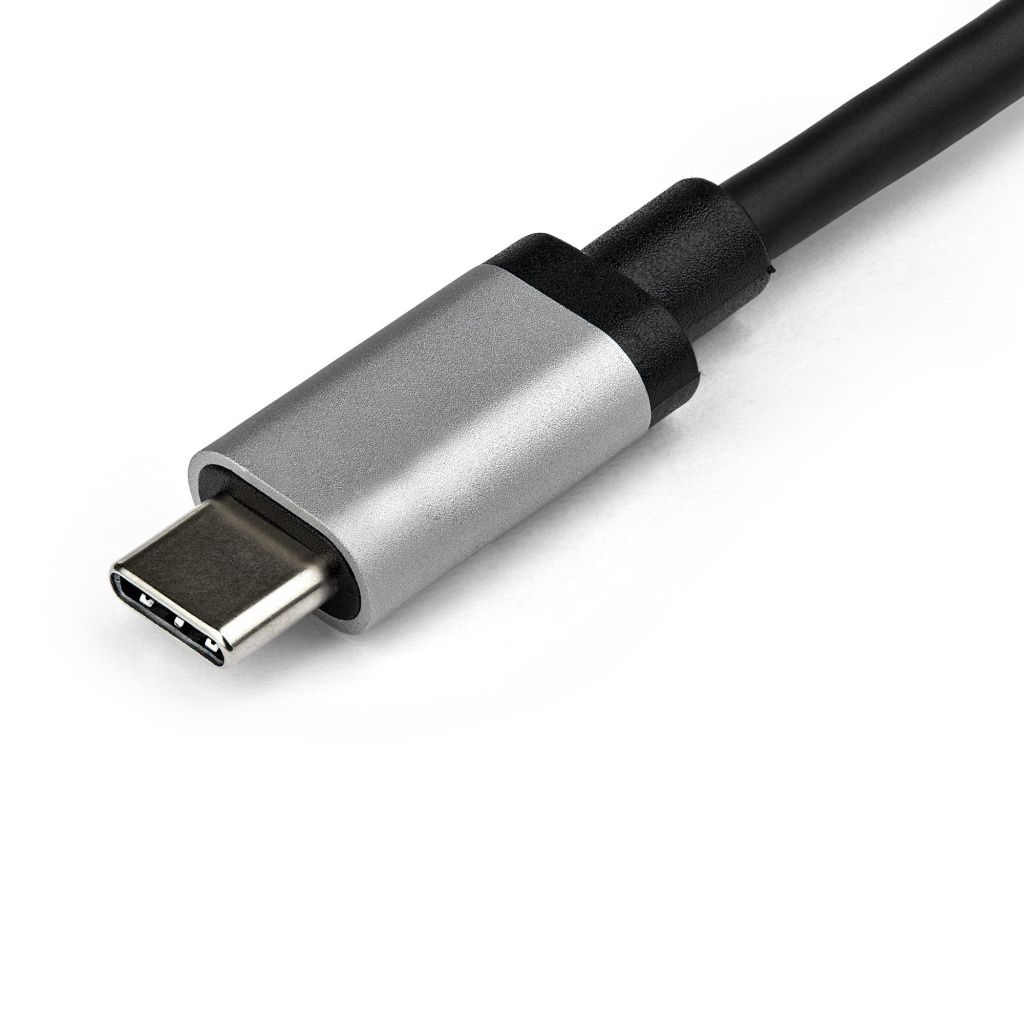

| Hostinterface | USB Type-C |
| Maximale overdrachtssnelheid van gegevens | 5000 Mbit/s |
| Ondersteunt Mac-besturingssysteem | Mac OS X 10.11 El Capitan, Mac OS X 10.12 Sierra, Mac OS X 10.13 High Sierra, Mac OS X 10.14 Mojave, Mac OS X 10.15 Catalina, Mac OS X 13.0 Ventura |
| Code geharmoniseerd systeem (HS) | 85176990 |
| Full duplex | Ja |
| Certificering | CE, FCC, REACH |
| Bedrijfstemperatuur (T-T) | 0 – 70 °C |
| Temperatuur bij opslag | -10 – 55 °C |
| Relatieve vochtigheid in bedrijf (V-V) | 5 – 90 procent |
| Breedte | 27 mm |
| Hoogte | 80 mm |
| Gewicht | 39,7 g |
| Interface | Ethernet |
| Netwerkstandaard | IEEE 802.1Q, IEEE 802.3, IEEE 802.3ab, IEEE 802.3bz, IEEE 802.3i, IEEE 802.3u, IEEE 802.3x |
| Intern | Nee |
| Component voor | PC |
| Kleur van het product | Zwart, Grijs |
| Stroomvoorziening via USB | Ja |
| Diepte | 16 mm |

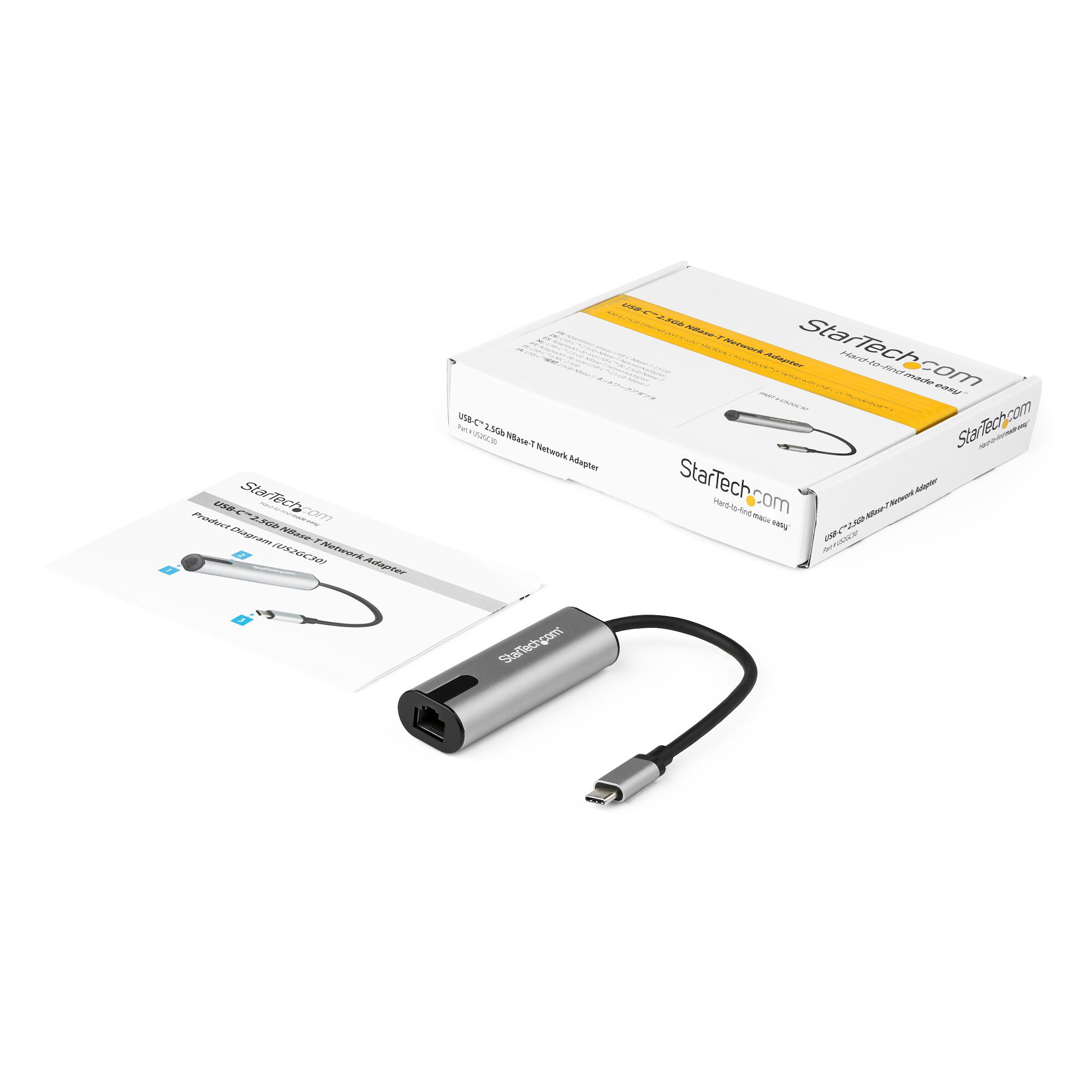

| Snelstartgids | Ja |
| Breedte verpakking | 142 mm |
| Diepte verpakking | 170 mm |
| Hoogte verpakking | 30 mm |
| Gewicht verpakking | 100 g |
| Chipset | Realtek – RTL8156 |
| USB-versie | 3.2 Gen 1 (3.1 Gen 1) |
| Ondersteunt Windows | Windows 10, Windows 10 Education, Windows 10 Education x64, Windows 10 Enterprise, Windows 10 Enterprise x64, Windows 10 Home, Windows 10 Home x64, Windows 10 IOT Core, Windows 10 Pro, Windows 10 Pro |
| Ondersteunt Linux | Ja |
| Snoerlengte | 0,15 m |
| LED-indicatoren | Ja |

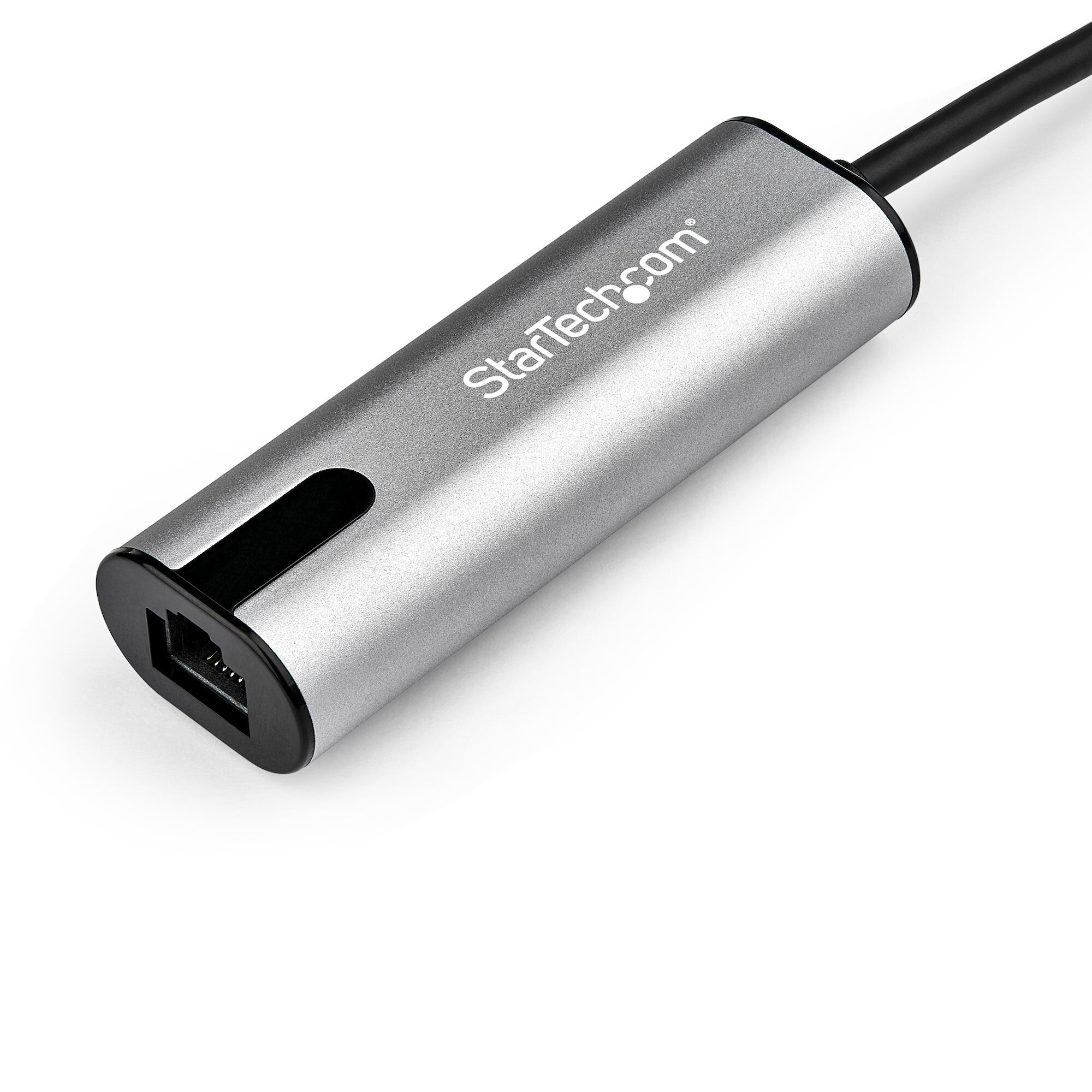

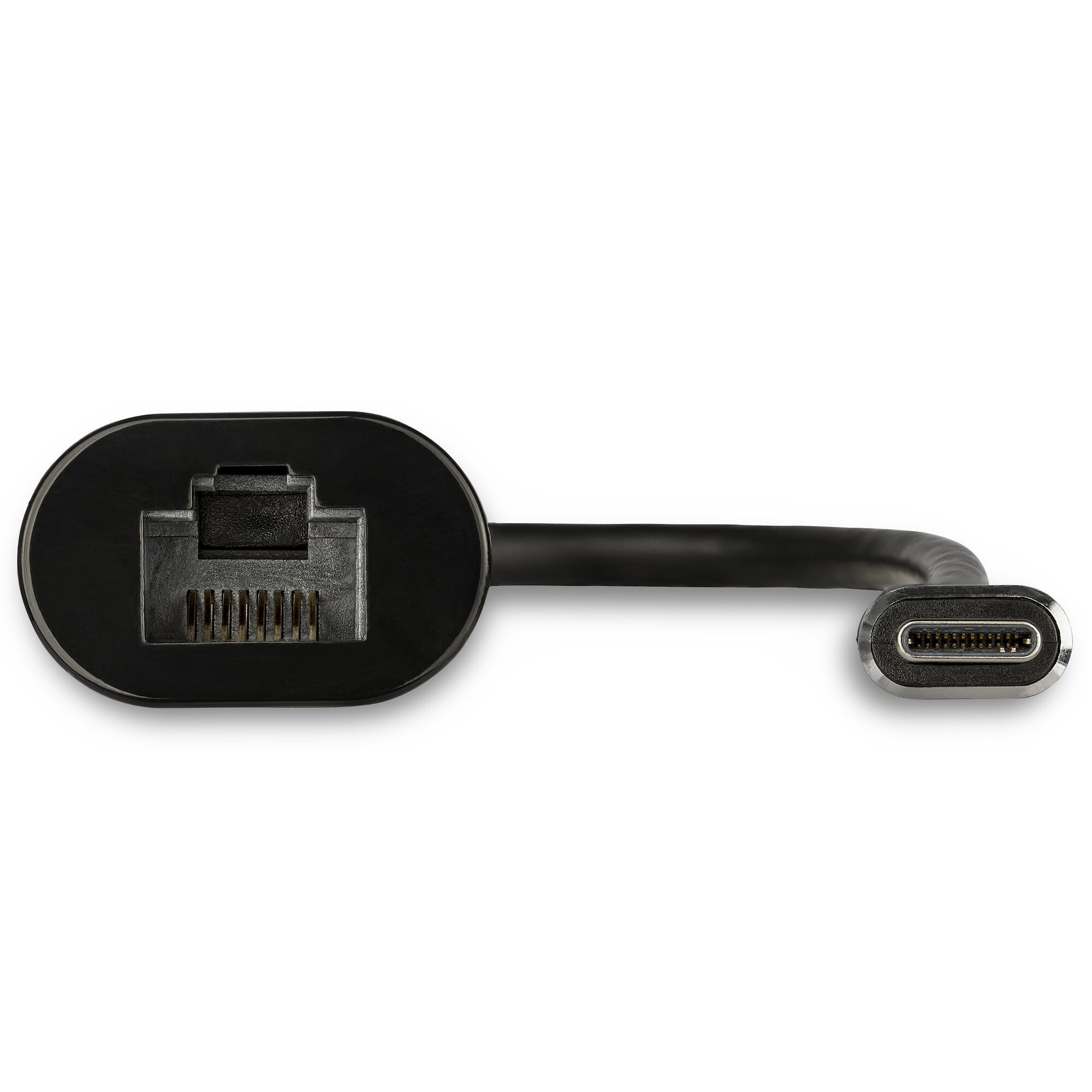

| Aantal Ethernet LAN (RJ-45)-poorten | 1 |
| Ethernet LAN | Ja |
| Ethernet LAN, data-overdrachtsnelheden | 10,100,1000,2500 Mbit/s |
| Jumbo Frames ondersteuning | Ja |
| Ethernet interface type | 2.5 Gigabit Ethernet, Fast Ethernet, Gigabit Ethernet |
| VLAN-tagging | Ja |
| (Buitenste) hoofdverpakking breedte | 435 mm |
| (Buitenste) hoofdverpakking lengte | 420 mm |
| (Buitenste) hoofdverpakking hoogte | 415 mm |
| Hoeveelheid per (buitenste) hoofdverpakking | 70 stuk(s) |
| Ondersteunde server operating systems | Windows Server 2008 R2, Windows Server 2012 R2, Windows Server 2016 |
| Koperen ethernetbekabelingstechnologie | 10BASE-T, 100BASE-TX, 1000BASE-T |
| Plug and play | Ja |
| Jumbo frames | 16000 |
| Mean time between failures (MTBF) | 1233108 uur |
| Auto MDIX IEEE | Ja |
| Compliance certificates | RoHS |
